در این مقاله تفاوت عملکرد جکهای پنوماتیکی یکطرفه و دوطرفه، مزایا و کاربرد آنها در صنایع مختلف بررسی میشود. همچنین نقش جک کامپکت و جک قلمی در فضاهای محدود و خطوط دقیق صنعتی معرفی شده است.

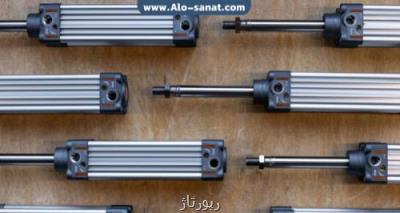

اهمیت انتخاب نوع جک در سیستمهای صنعتی
در هر سیستم اتوماسیون، انتخاب نوع عملگر تأثیر مستقیمی بر سرعت، دقت و پایداری فرآیند دارد. یکی از پرکاربردترین عملگرها در خطوط تولید، جک پنوماتیک است؛ قطعهای که با استفاده از انرژی هوای فشرده، حرکت خطی و نیروی مکانیکی تولید میکند. این جکها در صنایع خودروسازی، بستهبندی، داروسازی، رباتیک و مونتاژ نقش حیاتی دارند، زیرا با ساختار ساده و واکنش سریع، عملکرد دستگاهها را قابلاعتمادتر و مقرونبهصرفهتر میکنند.
اما نکته مهم این است که جکهای پنوماتیکی انواع مختلفی دارند و انتخاب اشتباه آنها میتواند منجر به کاهش راندمان یا حتی خرابی سیستم شود. اصلیترین تقسیمبندی این جکها بر اساس نحوه عملکردشان به دو دسته «یکطرفه» و «دوطرفه» است. هرکدام از این دو نوع، ویژگیها، مزایا و کاربردهای خاص خود را دارند که شناخت دقیق آنها برای طراحان و مهندسان اتوماسیون صنعتی ضروری است.
اصول عملکرد جکهای پنوماتیکی
عملکرد جک پنوماتیک بر پایه فشار هوای فشرده است. زمانی که هوا از طریق شیر کنترل وارد محفظه سیلندر میشود، بر سطح پیستون فشار وارد کرده و آن را به حرکت درمیآورد. این حرکت خطی سپس از طریق میله پیستون به بخش مکانیکی دستگاه منتقل میشود تا عملی مانند فشار دادن، بلند کردن، جابهجا کردن یا فشردهسازی انجام شود.
تفاوت اصلی بین جک یکطرفه و دوطرفه در نحوه بازگشت پیستون است. در مدلهای یکطرفه، بازگشت پیستون به موقعیت اولیه توسط فنر انجام میشود، اما در مدلهای دوطرفه، فشار هوا از هر دو طرف به کار گرفته میشود تا حرکت رفت و برگشتی بهصورت کنترلشده انجام گیرد.
در جکهای یکطرفه، فقط یک مسیر برای ورود هوا وجود دارد، در حالیکه در جکهای دوطرفه دو پورت ورودی و خروجی هوا تعبیه شده است. این تفاوت ساختاری، تأثیر مستقیمی بر توان، دقت، سرعت و کاربرد آنها دارد.
ویژگیها و مزایای جکهای یکطرفه
جکهای یکطرفه که به آنها جک فنردار نیز گفته میشود، معمولاً برای کارهای سادهتر و سبکتر استفاده میشوند. زمانیکه هوای فشرده وارد سیلندر میشود، پیستون را در یک جهت حرکت میدهد، و زمانی که فشار قطع میشود، فنر داخلی پیستون را به موقعیت اولیه بازمیگرداند.
از مزایای اصلی این نوع جکها میتوان به سادگی ساختار، هزینه کمتر و سرعت عملکرد بالا اشاره کرد. آنها بهویژه برای کاربردهایی که نیاز به بازگشت سریع دارند، بسیار مناسباند. برای مثال، در ماشینآلات بستهبندی، پرکنندهها یا دستگاههای چسبزن که حرکت رفت مهمتر از برگشت است، جکهای یکطرفه انتخابی ایدهآل به حساب میآیند.
با این حال، قدرت خروجی آنها محدودتر از مدلهای دوطرفه است، زیرا در مرحله بازگشت از نیروی فنر استفاده میشود نه از هوای فشرده. همین موضوع باعث میشود برای عملیاتهایی که به نیروی مداوم و قابل تنظیم نیاز دارند، مناسب نباشند.
از نظر نگهداری نیز جکهای یکطرفه بسیار سادهاند؛ قطعات متحرک کمتر، خرابی کمتر و نصب آسانتر از ویژگیهای آنهاست. به همین دلیل، در صنایع کوچک، دستگاههای نیمهخودکار و خطوط سبک، بیشترین کاربرد را دارند.
عملکرد و مزایای جکهای دوطرفه
در مقابل، جکهای دوطرفه از هر دو طرف پیستون تحت فشار هوا قرار میگیرند. این یعنی عملگر هم در حرکت رفت و هم در بازگشت از هوای فشرده استفاده میکند. در نتیجه، سرعت، کنترل و نیروی تولیدی در هر دو جهت برابر است.
این جکها برای کاربردهای صنعتی سنگینتر، دقیقتر و نیازمند کنترل کامل موقعیت، گزینهای حرفهایتر هستند. در خطوط مونتاژ، رباتهای صنعتی یا دستگاههای CNC که نیاز به حرکات تکرارشونده و با نیروی بالا دارند، جکهای دوطرفه بهطور گسترده به کار میروند.
یکی از مزایای مهم جک دوطرفه، قابلیت تنظیم سرعت و نیرو در هر دو جهت حرکت است. مهندسان میتوانند با تغییر فشار یا دبی هوا، حرکات رفت و برگشت را متناسب با نیاز سیستم تنظیم کنند. این انعطافپذیری باعث میشود در سیستمهای خودکار که دقت بالا اهمیت دارد، این جکها عملکردی ایدهآل داشته باشند.
از لحاظ دوام نیز، جکهای دوطرفه در مقایسه با نوع یکطرفه عمر کاری بیشتری دارند، زیرا فشار در دو طرف پیستون بهصورت متوازن توزیع میشود و استهلاک قطعات کاهش مییابد. البته نصب و کنترل آنها کمی پیچیدهتر است و معمولاً به شیرهای چندمسیره نیاز دارند.
نقش طراحی فشرده در اتوماسیون صنعتی
در بسیاری از ماشینآلات مدرن، فضای نصب تجهیزات به یک چالش واقعی برای مهندسان تبدیل شده است. در خطوط تولیدی که تجهیزات متعددی در کنار هم کار میکنند، هر سانتیمتر فضا ارزشمند است. در چنین شرایطی، جک کامپکت بهعنوان راهحلی کاربردی برای حفظ کارایی در فضاهای محدود معرفی شده است. این نوع جک با طراحی کوتاهتر نسبت به جکهای استاندارد، همان نیروی خروجی را در فضایی بسیار کمتر ارائه میدهد.
ازآنجاکه عملکرد بسیاری از سیستمهای اتوماسیون بر پایه حرکتهای سریع و تکرارشونده است، استفاده از جکهای سبک و فشرده باعث کاهش وزن کلی دستگاه و در نتیجه افزایش سرعت کاری میشود. در صنایع بستهبندی، الکترونیک، داروسازی و خطوط مونتاژ دقیق، جکهای کامپکت به دلیل ابعاد کوچک و واکنش سریع، بسیار محبوباند.
ساختار و ویژگیهای فنی جکهای کامپکت
جک کامپکت از نظر ساختار مشابه جکهای استاندارد است، اما تفاوت اصلی در طول بدنه و طراحی داخلی آن نهفته است. سیلندر این نوع جکها بهگونهای طراحی شده که پیستون با حداقل فاصله نسبت به دیواره حرکت میکند و فضای مرده (Dead Space) درون سیلندر به حداقل میرسد. این طراحی هوشمندانه موجب میشود طول کلی جک کاهش یابد، در حالی که کورس حرکتی مشابه جکهای معمولی حفظ میشود.
جنس بدنه جکهای کامپکت معمولاً از آلومینیوم سخت یا آلیاژهای سبک است تا هم وزن پایین بماند و هم در برابر سایش و خوردگی مقاوم باشد. از نظر عملکرد، این جکها معمولاً دوطرفه هستند تا بتوانند در هر دو جهت حرکت نیروی یکسانی تولید کنند.
در برخی مدلها، طراحی ویژهای برای نصب سنسورهای مغناطیسی روی بدنه تعبیه شده است. این حسگرها موقعیت انتهایی پیستون را تشخیص داده و اطلاعات لازم را برای سیستم کنترل ارسال میکنند. به این ترتیب، هماهنگی بین حرکت جک و سایر عملگرها بهصورت کاملاً خودکار انجام میشود.
کاربردهای صنعتی جکهای کامپکت
یکی از بزرگترین مزایای جک کامپکت قابلیت نصب در دستگاههایی است که فضای محدودی برای قرارگیری عملگرها دارند. در صنایع بستهبندی و پرکن، این جکها برای حرکات سریع و کوتاه مانند فشردن درب بطری یا بستهبندی جعبهها به کار میروند. در صنایع خودروسازی نیز برای کنترل دربهای رباتیک و ابزارهای مونتاژ استفاده میشوند.
در ماشینآلات الکترونیکی یا دستگاههای نیمهاتومات، جکهای کامپکت به دلیل ابعاد کوچک و دقت بالا، امکان کنترل دقیق موقعیت را فراهم میکنند. برای مثال، در دستگاههای تست قطعات یا تجهیزات مونتاژ ظریف، این جکها میتوانند با حرکات میلیمتری و سرعت بالا وظایف خود را انجام دهند.
همچنین به دلیل طراحی سبک، این جکها برای استفاده در رباتهای صنعتی نیز بسیار مناسباند، زیرا وزن کم آنها فشار کمتری به بازوهای ربات وارد میکند و در نتیجه سرعت و دقت عملکرد افزایش مییابد.
مزایا و نگهداری جکهای کامپکت
مهمترین مزیت جکهای کامپکت، ترکیب قدرت بالا در حجم کوچک است. این ویژگی آنها را به گزینهای ایدهآل برای ماشینآلاتی تبدیل کرده که در آن تراکم اجزا بالاست. علاوه بر این، نصب آسان، عملکرد بیصدا و طول عمر بالا از دیگر مزایای این جکهاست.
از نظر نگهداری، جکهای کامپکت در صورت استفاده از هوای تمیز و خشک، نیاز چندانی به سرویس مداوم ندارند. اما توصیه میشود بهصورت دورهای، وضعیت اورینگها و آببندیها بررسی شود تا از نشت هوا جلوگیری شود. همچنین نباید بار جانبی بیش از حد به میله پیستون وارد شود، چون میتواند منجر به سایش و خرابی زودهنگام شود.
یکی دیگر از نکات مهم، انتخاب درست نوع نصب است. برخی جکها بهصورت فلنجدار، برخی از طریق پیچ و برخی به کمک براکت مخصوص نصب میشوند. تطبیق نوع نصب با جهت نیرو و فضای موجود، باعث افزایش عمر کاری جک و کاهش استهلاک سیستم میشود.
جکهای باریک و دقیق برای کاربردهای سریع
در کنار جکهای استاندارد و فشرده، نوع دیگری از عملگرهای پنوماتیکی وجود دارد که برای حرکتهای ظریف و سریع طراحی شدهاند: جک قلمی. این جکها با بدنهای باریک و کشیده، گزینهای عالی برای سیستمهایی هستند که نیاز به دقت بالا و وزن کم دارند. طراحی خاص آنها باعث میشود در ماشینآلات سبک، رباتهای کوچک و تجهیزات تست و اندازهگیری، عملکردی سریع و قابلاعتماد ارائه دهند.
نام “قلمی” بهدلیل شکل ظاهری کشیده و باریک آن انتخاب شده است. جکهای قلمی معمولاً در قطرهای کوچکتر (مثلاً ۱۲، ۱۶، ۲۰ یا ۲۵ میلیمتر) تولید میشوند و در کورسهای حرکتی مختلف در دسترساند. با وجود ابعاد کوچک، این جکها قادرند حرکات خطی با سرعت بسیار بالا انجام دهند و در عین حال دقت موقعیت خود را حفظ کنند.
ساختار و عملکرد جکهای قلمی
جک قلمی از یک سیلندر باریک، پیستون، میله خروجی و سیستم آببندی دقیق تشکیل شده است. بدنه معمولاً از آلومینیوم سبک ساخته میشود و در برخی مدلها از پوشش آنودایز برای مقاومت بیشتر در برابر خوردگی استفاده میشود. طراحی ظریف آنها باعث میشود بتوانند در فضاهایی که نصب جکهای معمولی ممکن نیست، بهراحتی مورد استفاده قرار گیرند.
از نظر عملکرد، این جکها معمولاً دوطرفه هستند؛ یعنی هم در مسیر رفت و هم در مسیر برگشت از فشار هوا استفاده میکنند. در نتیجه سرعت و نیروی حرکتی در هر دو جهت یکسان است. همچنین، به دلیل قطر کم، حجم هوای مصرفی پایینتری دارند که موجب صرفهجویی در مصرف انرژی میشود.
در مدلهای پیشرفتهتر، سنسورهای مغناطیسی بر روی بدنه نصب میشوند تا موقعیت دقیق پیستون را به سیستم کنترل اعلام کنند. این قابلیت در ماشینآلاتی که نیاز به هماهنگی دقیق حرکات دارند، مانند رباتهای مونتاژ یا سیستمهای بستهبندی، اهمیت زیادی دارد.
کاربردهای صنعتی جکهای قلمی
بهدلیل طراحی باریک و وزن کم، جک قلمی در بسیاری از صنایع بهعنوان یک عملگر سریع و دقیق به کار میرود. در صنایع الکترونیک و مونتاژ قطعات کوچک، این جکها برای فیکسکردن قطعات یا اعمال فشار ملایم به کار میروند. در صنایع دارویی و غذایی نیز، بهدلیل ساختار ساده و تمیز، برای کنترل شیرها یا مکانیزمهای کوچک بسیار مناسباند.
در خطوط بستهبندی اتوماتیک، جکهای قلمی برای حرکات کوتاه و سریع مانند چرخاندن، جدا کردن یا فشردن قطعات استفاده میشوند. بهدلیل وزن کم و ابعاد کوچک، نصب آنها روی سازههای متحرک یا بازوهای رباتیکی بهراحتی انجام میشود.
در دستگاههای تست و اندازهگیری، این جکها بهدلیل تکرارپذیری بالا و واکنش سریع، نتایج دقیق و قابل اعتماد ارائه میدهند. همچنین در سیستمهای چندمحوره که چند عملگر باید همزمان و هماهنگ عمل کنند، استفاده از جکهای قلمی باعث صرفهجویی در فضا و کاهش پیچیدگی مکانیکی میشود.
نکات انتخاب و نگهداری جکهای قلمی
در انتخاب جکهای قلمی باید به چند نکته کلیدی توجه کرد: فشار کاری، کورس مورد نیاز، سرعت حرکت و نوع بار. برای حفظ دقت حرکتی، بار نباید از محور جک منحرف باشد، زیرا بدنه باریک تحمل گشتاورهای جانبی را ندارد.
استفاده از فیلتر و رگلاتور باکیفیت برای تأمین هوای خشک و تمیز اهمیت زیادی دارد، چون ذرات ریز میتوانند بهراحتی باعث گیرکردن پیستون شوند. در سیستمهایی با سیکل کاری بالا، روانکاری منظم و بررسی دورهای اورینگها، عمر مفید جک را بهطور قابل توجهی افزایش میدهد.
همچنین در هنگام نصب، باید از اتصالات استاندارد و مهرههای ضد لرزش استفاده شود تا حرکت پیستون کاملاً همراستا باقی بماند. برای خطوطی که به عملکرد بدون وقفه نیاز دارند، پیشنهاد میشود از جکهای قلمی مجهز به سیستم تشخیص موقعیت استفاده شود تا در صورت افت فشار یا نشتی، سیستم هشدار دهد.
پرسش و پاسخ (FAQ)
1. تفاوت جک قلمی با جک استاندارد چیست؟
جک قلمی باریکتر و سبکتر است و برای فضاهای کوچک یا حرکات سریع و دقیق طراحی شده، در حالیکه جک استاندارد برای نیروهای بالاتر استفاده میشود.
2. آیا جک قلمی قابلیت کار در هر دو جهت را دارد؟
بله، بیشتر مدلها دوطرفه هستند و فشار هوا در هر دو جهت بهطور متقارن اعمال میشود.
3. چه زمانی استفاده از جک قلمی توصیه نمیشود؟
در کاربردهایی که نیاز به نیروی بالا یا حرکت طولانی دارید، جکهای قلمی مناسب نیستند و باید از جکهای استاندارد استفاده شود.
4. آیا میتوان از جک قلمی در محیطهای مرطوب استفاده کرد؟
در صورت استفاده از مدلهای با پوشش ضد خوردگی و هوای خشک، بله، اما برای دوام بیشتر بهتر است از محافظ آببندی تقویتشده استفاده شود.
5. عمر متوسط جکهای قلمی چقدر است؟
با نگهداری مناسب و هوای تمیز، بیش از چند میلیون سیکل کاری بدون افت عملکرد خواهند داشت.
جمعبندی و نتیجهگیری
شناخت تفاوت میان جکهای یکطرفه، دوطرفه، فشرده و قلمی، گامی مهم در انتخاب درست عملگر برای سیستمهای اتوماسیون است. از جک پنوماتیک استاندارد برای حرکات عمومی، تا جک کامپکت برای فضاهای کوچک و در نهایت جک قلمی برای حرکات سریع و دقیق، هرکدام نقشی ویژه در صنعت ایفا میکنند.
در طراحی سیستمهای هوای فشرده، انتخاب درست نوع جک باعث افزایش راندمان، کاهش مصرف انرژی و بالا رفتن عمر تجهیزات میشود. برای تهیه انواع جکهای پنوماتیکی باکیفیت، فروشگاه الوصنعت مجموعهای کامل از مدلهای استاندارد، کامپکت و قلمی را از برندهای معتبر جهانی ارائه میدهد تا در هر سطح صنعتی، نیاز شما به دقت و سرعت برآورده شود.
